Kisten volledig elektrisch kantelen

Elektisch-mechanisch

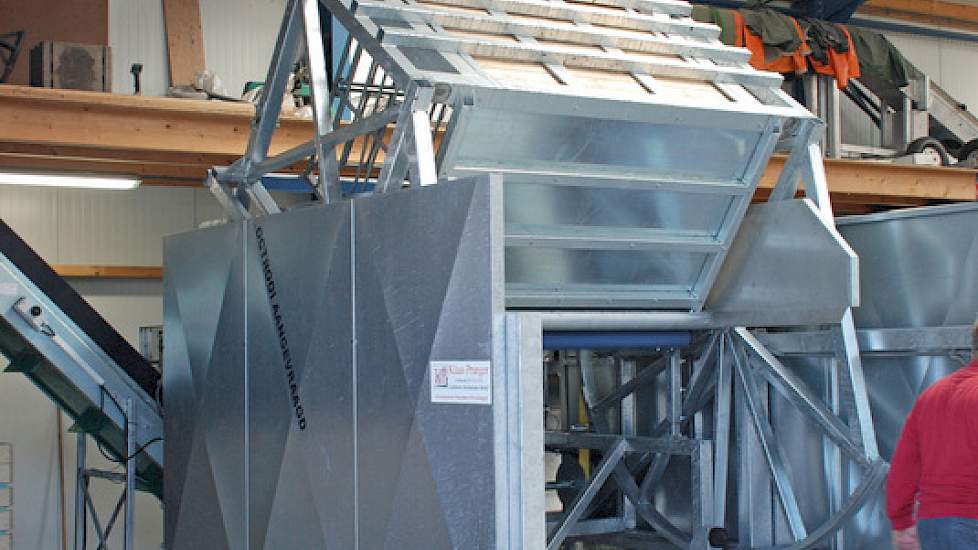

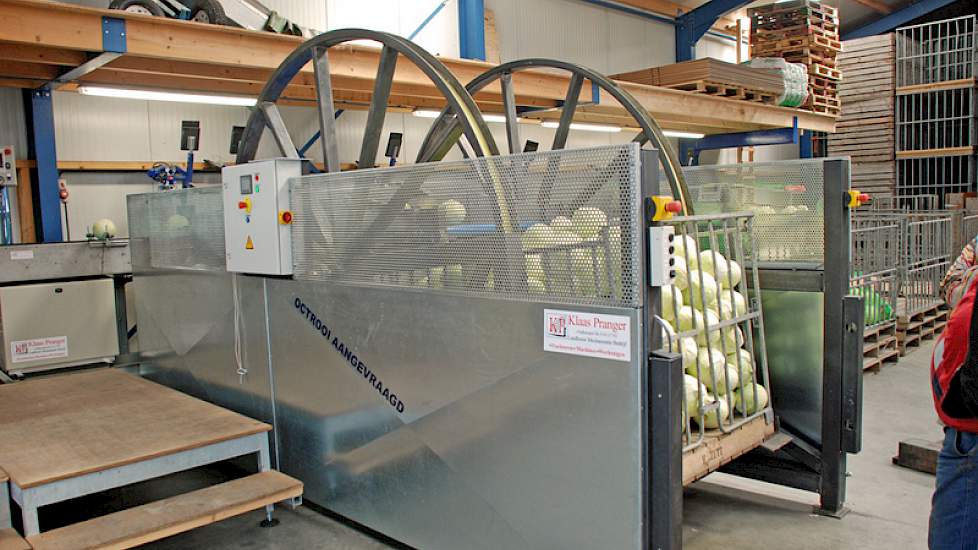

Mechanisatieman Klaas Pranger in Oudkarspel ging voor Zutt aan de slag. Al snel kwam hij op een elektrisch-mechanisch kantelsysteem. Twee zware spanbanden over een halfrondprofiel trekken de kist over de kop. De riemen hebben elk een trekkracht van 11 ton en zorgen voor een veilig proces. Een volle kist weegt meestal niet meer dan 1.500 kg; de 22 ton trekkracht van de riemen zijn dus ruim voldoende. Midden onder de machine worden de riemen op een as gerold. De as word aan beide zijden door een elektromotor aangedreven.
Lage valhoogte

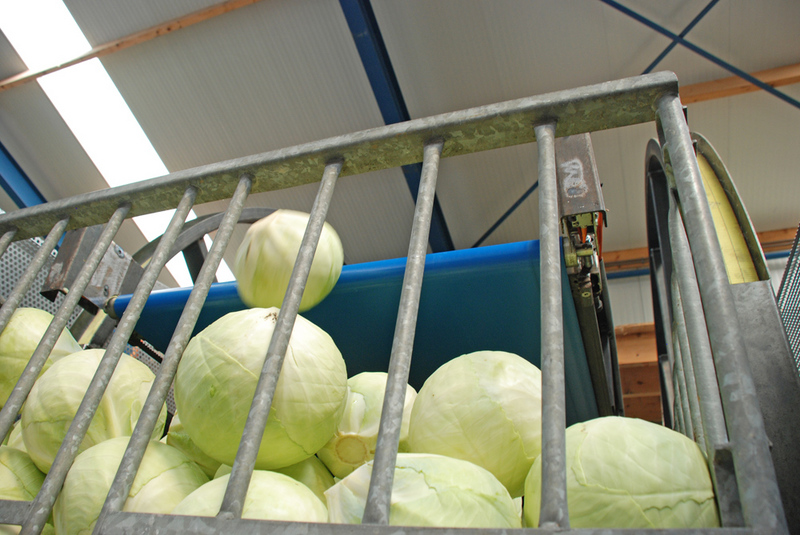

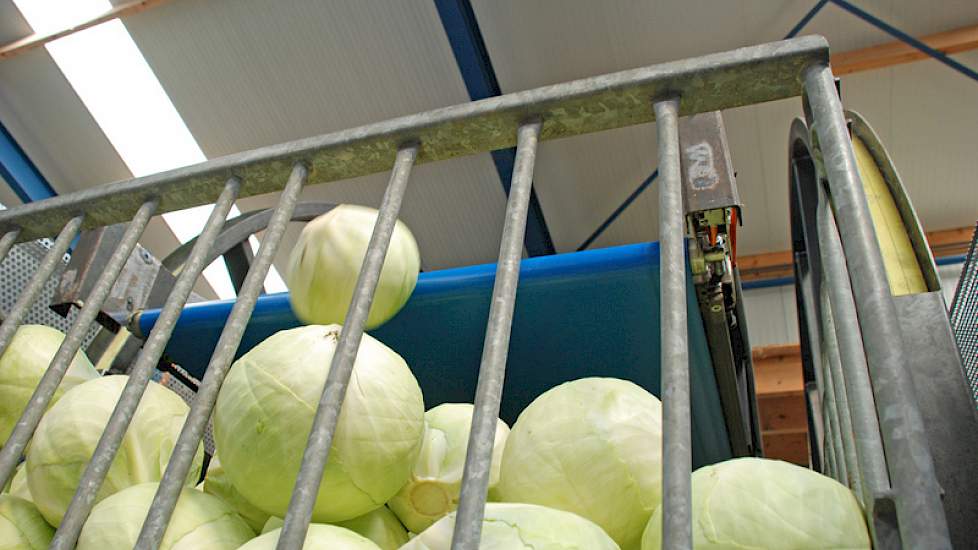

Een andere uitdaging voor Pranger was om de kool bij het kantelen zo min mogelijk te laten vallen. De celspanning van kool is namelijk hoog; bij stoot of val barst het product relatief snel.
Om de valhoogte te verlagen monteerde Pranger op de doseerband een sensor die de laagdikte van het product meet. Hierdoor schuiven de kolen als het ware op de band en kantelt de kist verder zodra meer product wenselijk is. Ook is de as waaraan het frame kantelt rond in plaats van vierkant.
Pranger wachtte nog een uitdaging. Omdat de kool via een metalen plaat op de doseerband belandt, kan ook hier beschadiging optreden. Hij monteerde daarom twee dubbelgevouwen rubberen banden. Deze remmen de kool af en verzachten zo de val.
High-tec kantelen
De kantelaar is voorzien van een frequentieregelaar. Hiermee is de kantelsnelheid traploos te regelen. Het is mogelijk om de kist eerst snel en vervolgens wat langzamer te laten kantelen. De computer slaat de instellingen op en herhaalt op dezelfde manier het kantelen.
Ter illustratie laat Pranger een volle kist kool kantelen. Op het schermpje in de systeemkast is te zien dat de frequentie snel oploopt naar 35 hertz. Als de sensor op de doseerband het signaal afgeeft dat de band volloopt, wordt het kantelen onderbroken en slaat de motor op de rem. De rem zorgt er voor dat de kist niet terugkantelt als die nog maar half is gekanteld. Is de kool weg en geeft de sensor vervolgens geen signaal meer, dan kantelt de kist door tot er wederom een signaal afgegeven wordt. Het kantelen gaat nu met 17 hertz een stuk rustiger. Het terugdraaien van de kist gaat vlot. De frequentieregelaar loopt hierbij op naar 75 hertz. De kist daalt dus eens zo snel als dat hij wordt geheven.
Technische gegevens

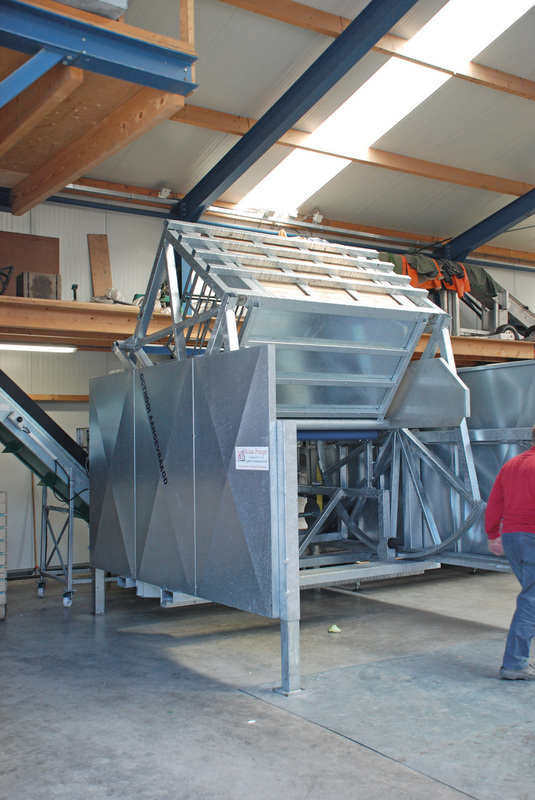

De stationaire kantelaar is 3,5 meter lang, 2,6 meter breed en 2,5 meter hoog. Steunpoten onder de kantelaar zorgen voor flexibiliteit in de plaatsing. De kantelaar kan maximaal 180 graden kantelen. De stationaire kantelaar is verkrijgbaar vanaf 16.500 euro. Een luxe versie met frequentieregelaar op de doseerband, stalen aanrijplaat en verzinkt frame kost 17.800 euro.
Henk Zutt is tevreden
Klaas Pranger bouwde voor Henk Zutt een volledig elektrische kistenkantelaar. Zutt is erg tevreden over de machine. 'De kantelaar is erg prettig in gebruik, alles klopt gewoon.'
Als pluspunten van zijn aanwinst noemt hij de grote kantelhoek en dat de kisten goed op hun plaats blijven staan.
Tekst: Robert Sleutel
Beeld: Robert Sleutel
